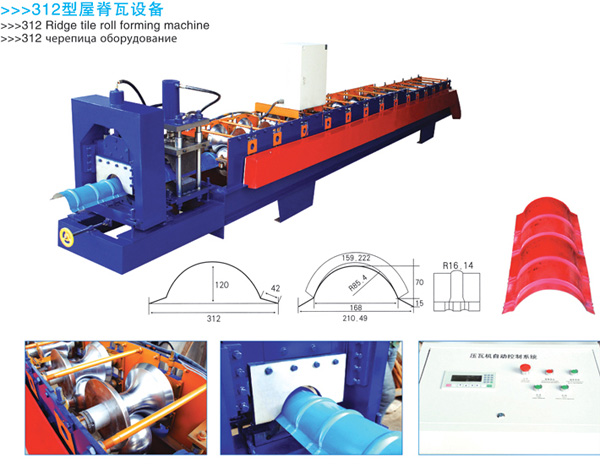

312屋脊瓦设备

生产过程如下：彩色钢板进入辊道成型部分，成型后到压型部分，压成等距离一节一节的，切刀负责定长切割。

控制介绍：执行部分有变频器驱动电机，液压站电机，压型的两个液压电磁阀，切刀的两个液压电磁阀。

检测部分有：检测彩色钢瓦长度的脉冲编码器，压型的上下行程开关，切刀的上下行程开关，压型的上下操作按钮，切刀的上下行程按钮，急停开关，液压启停开关等等。

PLC选用KDN-K3系列的KDN-K306-24AR.它带有14个输入/10个继电器输出，刚好满足输入输出要求.再配KDN文本屏，可以完成参数设定，报警显示，帮助信息，生产数据显示等等。

压瓦机   要用高数脉冲输入功能，KDN-K306-24AR高数输入性能优良，选AB相抗干扰.并用定值中断功能，精度。

压瓦机有许多参数要设定，用文本屏设定。参数设定有设备参数和用户参数设定两种.设备参数有：单脉冲长、过冲量、压型距、压型时间、切刀时间等等。

312屋脊瓦彩设备（压瓦机）此彩钢设备采用电脑主板及继电器、变频器，生产效率可以达到5-8m/min，且。

312脊瓦压型机主要技术参数

1、安装尺寸：8000mm×1000mm×1400mm

2、成型道数：12道

3、辊轮材质：45#钢镀硬铬

4、辊轮电镀层厚度：0.05mm

5、切刀材质：Cr12

6、成型速度：9m/min

7、电控系统：工业电脑PLC控制

8、主机功率：3KW

9、液压站功率：3KW

10、板材厚度：0.4-0.6mm

11、板材展开宽度：312 mm
